宙斯泵動力密封的改良波形橡膠圈

文章出處：責任編輯：人氣：發表時間： 2020-04-13 09:06:38 【大中小】

宙斯泵業K型動力密封是耐腐耐磨砂漿泵最常用的密封形式，主要工作原理如下：K型動力密封主要由副葉輪(或副葉片)與停車密封(K形密封圈)組成。工作時由于副葉輪(或副葉片)旋轉產生的離心力使密封腔處于負壓狀態，從而阻止液體向外泄漏，此時，停車密封不起作用。K形密封圈的唇口因負壓而松開，與軸套產生一定間隙，減小其之間的磨損，延長了使用壽命；停機時，由于副葉輪(或副葉片)停止旋轉，密封腔由負壓轉為正壓，停車密封開始工作，K形密封圈的唇口在壓力作用下緊緊包住軸套，從而達到密封目的。該密封的密封圈采用氟橡膠制成，主要適用于輸送含固體顆粒的料漿、含雜質的污水等腐蝕性介質。

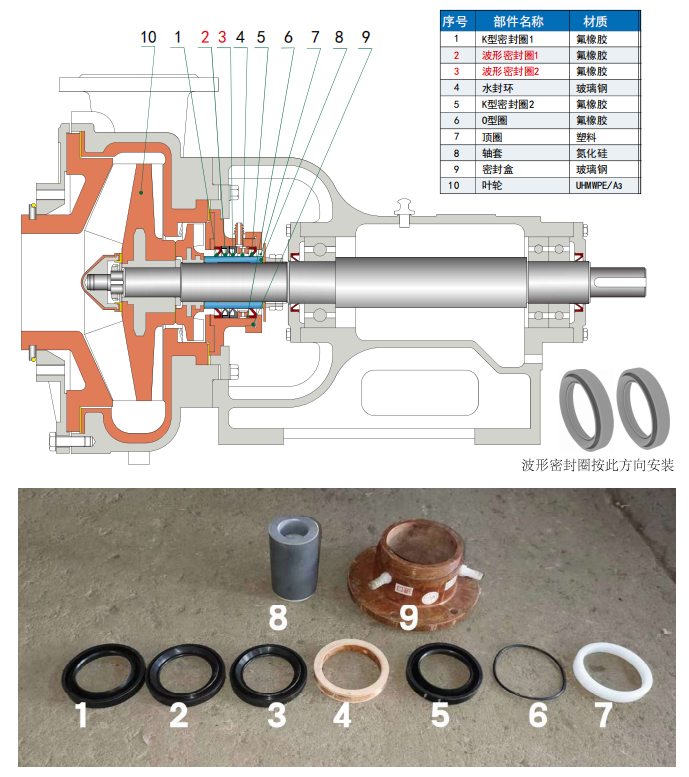

但是跟據長期的使用經驗發現，當物料有沉淀、或泵使用一定的周期后密封和軸套的面由于磨損而變松，此時極易產生泄漏。在此問題上，宙斯泵業經過研究改良出一種能延長使用壽命的密封，并申報了專利，以上安裝圖供裝配時參考使用。經過一年多來在上百家客戶中的試用發現，更換兩只波形密封圈后的動力密封，密封使用壽命可延長50%以上，并且不需要增加零配件成本。

以上對K型動力密封的改良，暫時命名為“波型動力密封”，兩種動力密封安裝視頻指導如下：

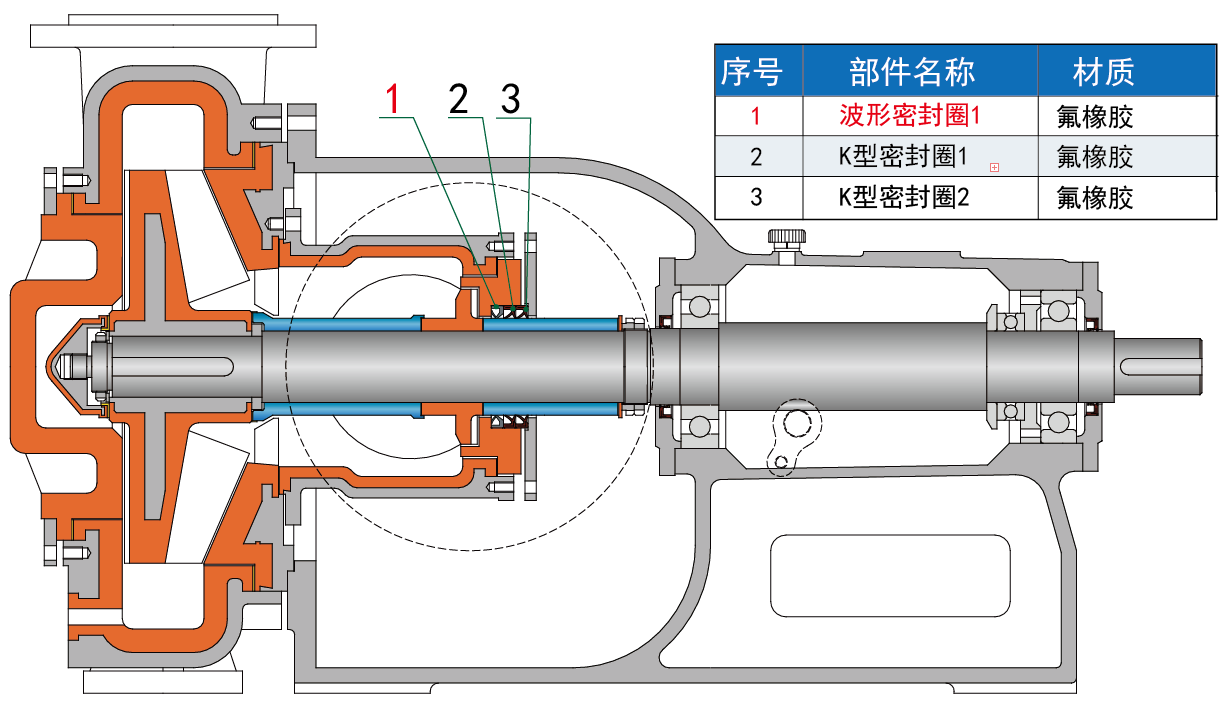

該波形橡膠圈同樣適用于宙斯泵業HFM系列耐腐耐磨壓濾機專用泵，以下安裝圖供裝配時參考使用。
